三相整流桥电路图是怎样的呢？

文章出处：鼎芯科技股份文章编辑：陈建发人气：-发表时间：2016-08-17 00:00:00【大中小】

摘要 : 三相整流桥电路图是怎么的呢？当功率进一步增加或由于其他原因要求多相整流时，三相整流电路就被提了出来。那么应用广泛的它，是什么样子的呢？

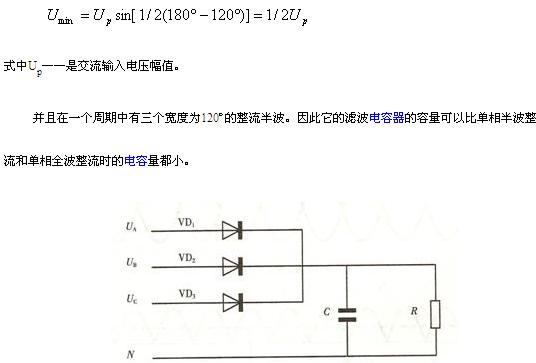

当功率进一步增加或由于其他原因要求多相整流时，三相整流电路就被提了出来。图1所示就是三相半波整流电路原理图。在这个电路中，三相中的每一相都和单独形成了半波整流电路，其整流出的三个电压半波在时间上依次相差叠加，并且整流输出波形不过点，其低点电压。

三相整流桥电路图画法与工作原理

三相整流桥是工业用电器必备的整流器件，它的设计原理是集成了6颗整流二极管

芯片的三相桥式整流电路。那么它的电路图画法是：由三路电路并联，每路两颗芯片串

联并由两颗芯片中间接入旁路作为三相三端输入，三组电路统一输出端等电位连接为该

三相整流桥的正极，三组电路统一输入端等电位连接为该三相整流桥的负极，具体电路

图如下所示。
