单相整流桥电路图怎么画?ASEMI工程师为您详解

文章出处:鼎芯科技股份文章编辑:连宏文人气:-发表时间:2016-08-17 00:00:00【
摘要 : 单相整流桥电路图是怎么画的?它的电路结构核心其实是,利用了二极管的单向导通特性与电路中电位差的特性,下面ASEMI工程师为大家详解



     单相整流桥电路图画法与工作原理


     单相整桥流电路是基本的将交流转换为直流的电路它的电路结构核心其实是,


利用了二极管的单向导通特性与电路中电位差的特性,并采用桥式连接的电路原理衍生而


来。电路中采用四个二极管,互相接成桥式结构。利用二极管的电流导向作用,在交流输


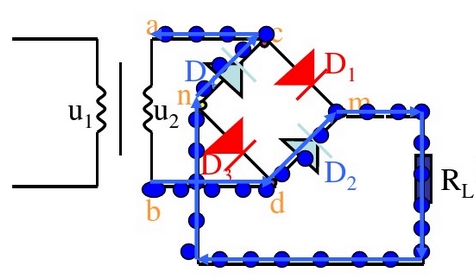

入电压U2的正半周内,二极管D1、D3导通,D2、D4截止,电流通路:a→D1→RL→D3→b;


如图所示:

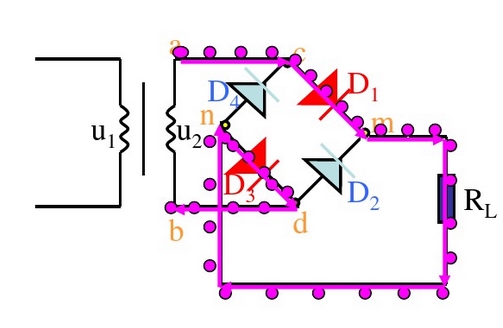

      在负半周内,正好相反,D1、D3截止,D2、D4导通,流过负载RL的电流方向与正半周


一致,电流通路:b→D2→RL→D4→a;如图所示:
