今天介绍一下常规的整流桥电路图画法，一般分为单相与三相的两种区别。桥式整流电路的产生克服了全波整流中,单颗二极管承受大的反向耐压，并要求变压器次级需有
z心抽头等缺点，更为广泛的被市场采纳。

在使用之前,学习下整流桥的电路图，希望对大家有所帮助。

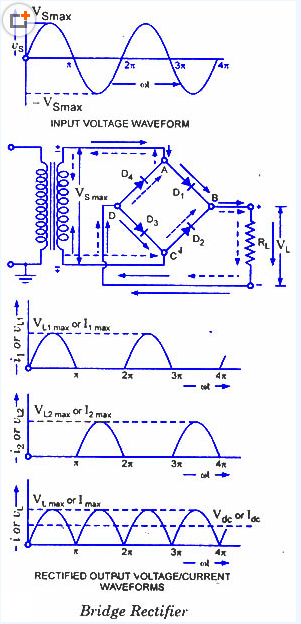

1、单相整流桥电路图

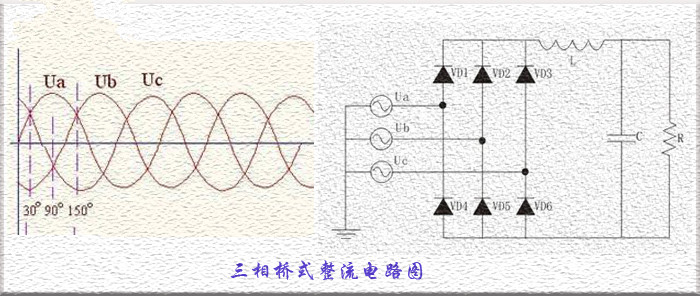

2、三相整流桥电路图

三相整流桥的作用也是将交流电流装换成直流电流，那么与单相整流桥的区别是采用6颗芯片的结构，可以完成对三相交流电的整流工作。

实际应用当中因为每个二极管实际耐压，通过电流，压降等等情况是不一样，如果我们使用这种连接方式，电路当中很容易发生问题甚导致桥堆的损坏。

一般，我们在设计测试时认定一个封装内的两个二极管是一模一样的，可以实现均匀分流的作用，所以我们实际应用当中要实现整流桥的并联。

同单相整流桥电路图一样需要注意的是6颗二极管芯片极性不能错误放置，否则电路一样不能正常工作。

下图为台湾ASEMI品牌整流桥堆的电路图：

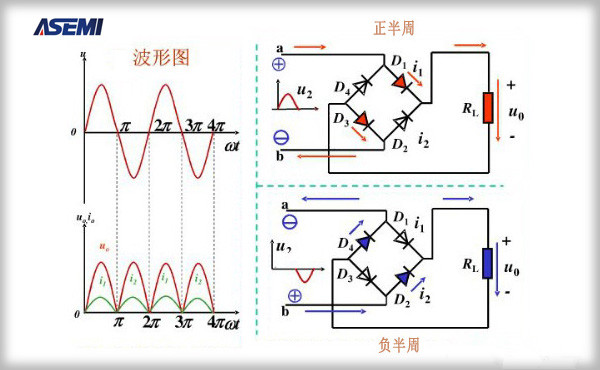

ASEMI品牌整流桥堆的内部电路结构是，由四颗高性能GPP镀金工艺整流芯片组成一个桥式整流电路，并由高纯度铜材质镀锡引脚连接引出，并用耐高温绝缘性好的高品味Sio2(二氧化硅)硅胶封装起来，四个引脚分别连接交流输入端与正负极输出端。ASEMI品牌整流桥堆的电路工作状态如下图：
