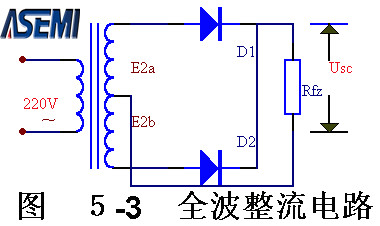

图5-3 是全波整流电路的电原理图。　

全波整流桥原理

  全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间

需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相

反的两个电压e2a 、e2b ，构成e2a   、D1、Rfz与e2b  、D2、Rfz ，

两个通电回路。　　

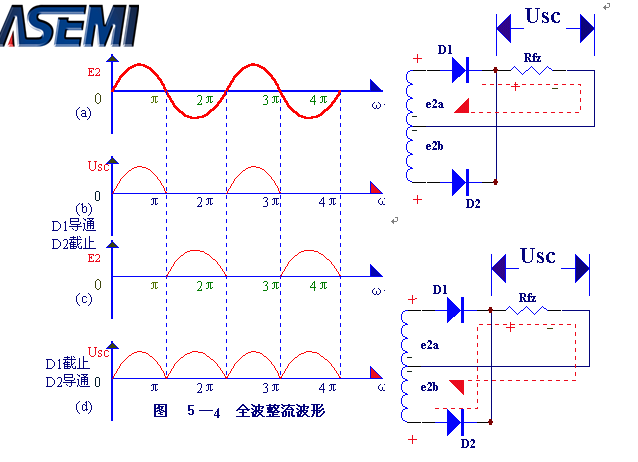

全波整流电路的工作原理，可用图5-4 所示的波形图说明。

在0～π间内，e2a   对Dl为正向电压，D1 导通，在Rfz 上得到上正

下负的电压；e2b   对D2为反向电压，D2 不导通（见图5-4（b）。在

π-2π时间内，e2b 对D2为正向电压，D2导通，在Rfz 上得到的仍然

是上正下负的电压；e2a   对D1为反向电压，D1 不导通（见图5-4（C）。

如此反复，由于两个整流元件D1、D2轮流导电，结果负载电阻Rfz 上在正、负两个

半周作用期间，都有同一方向的电流通过，如图5-4（b）所示的那样，因此称为

全波整流，全波整流不仅利用了正半周，而且还巧妙地利用了负半周，从而大大地

提高了整流效率（Usc＝0.9e2，比半波整流时大一倍）。而图5-3所示的全波整滤

电路，需要变压器有一个使两端对称的次级z心抽头，这给制作上带来很多的麻烦。

另外，这种电路中，每只整流二极管承受的反向电压，是变压器次级电压

大值的两倍，因此需用能承受较高电压的二极管。
