半波整流桥电路图,ASEMI工程师来教您

文章出处:鼎芯科技股份文章编辑:李娟绚人气:-发表时间:2016-08-17 00:00:00【
摘要 : 半波整流桥电路图,半波整流电路是一种简单的整流电路。接下来,ASEMI工程师为大家详细的介绍介绍。详情请登录ASEMI官网或拨打24小时免费热线:400-9929-667



全波整流桥电路图,ASEMI工程师来教您



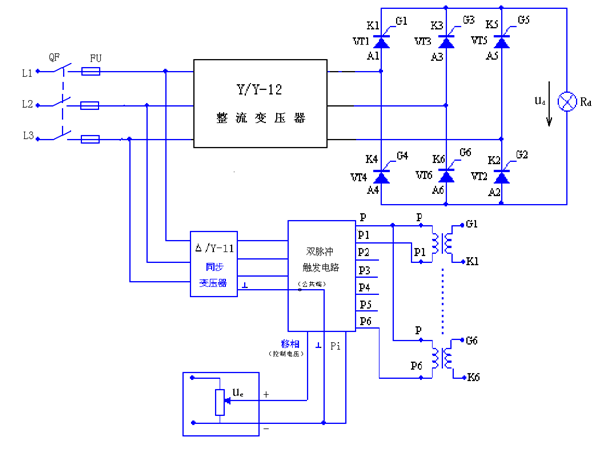

半波整流电路是一种简单的整流电路。它由电源变压器B 、整流二极管D 和负载电阻Rfz ,组成。变压器把市电电压(多为220伏)变换为所需要的交变电压e2,D 再把交流电变换为脉动直流电。  变压器砍级电压e2,是一个方向和大小都随时间变化的正弦波电压,它的波形如图5-2(a)所示。


在0~K时间内,e2为正半周即变压器上端为正下端为负。此时二极管承受正向电压面导通,e2通过它加在负载电阻Rfz上,在π~2π 时间内,e2为负半周,变压器次级下端为正;上端为负。这时D承受反向电压,不导通,Rfz,上无电压。在2π~3π时间内,重复0~π 时间的过程,而在3π~4π时间内,又重复π~2π时间的过程…这样反复下去,交流电的负半周就被"削"掉了,只有正半周通过Rfz,在Rfz上获得了一个单一右向(上正下负)的电压,如图5-2(b)所示,达到了整流的目的,但是,负载电压Usc。以及负载电流的大小还随时间而变化,因此,通常称它为脉动直流。



这种除去半周、图下半周的整流方法,叫半波整流。不难看出,半波整流是以"牺牲"一半交流为代价而换取整流作用的,电流利用率很低(计算表明,整流得出的半波电压在整个周期内的平均值,即负载上的直流电压Usc =0.45e2,此处注意e2是变压器二次端口的有效值,而不是大值。如变压器得到e2=  ,e2取值为20 )因此常用在高电压、小电流的场合,而在一般无线电装置中很少采用。
