自制二极管整流桥图片都有哪些呢？

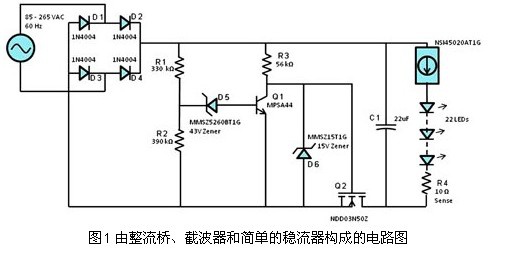

1、自制整流桥电路设计方案图

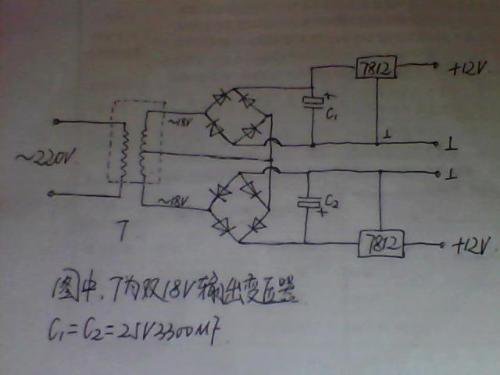

2、自制二极管整流桥电路图

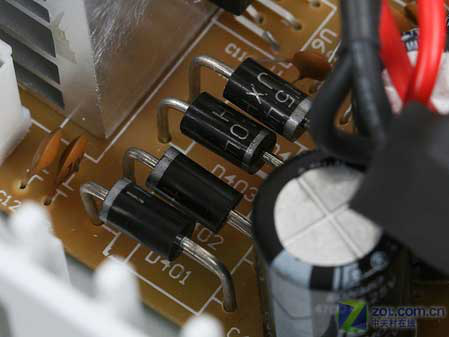

3、自制二极管整流桥图片

整流桥是一款可以把交流转变成直流的整流元件，那么单相整流桥电路图是怎么样

的，整流桥的单相与三相也是根据电路当中单相与三相来区分的，本节将以单相整

流桥为例来为大家讲解：

本节我们将分别从正向和反向两个方向为大家讲解:

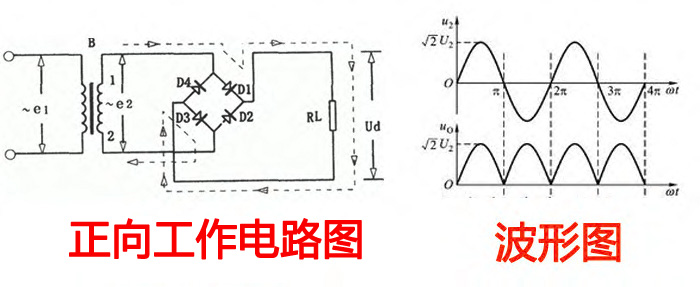

上图所示，是输入电流为正向时，D1,D3工作，整流桥的输出波形，从它的输出波形

图中可以看出，在这一方向时刻，整流桥负半轴的电流通过整流桥后都变为正半

轴，这是它正向的一个工作电路图，



下图所示，为反向时它的工作电路图

反向工作时，D2和D4工作，整流桥依然可以把负半轴的电流变为正半轴，右图当中是它的

波形输出图，这样讲解之后，单相整流桥电路图是不是很容易理解了呢？
