四角整流桥怎么接线呢？咱们先来看一下什么是四脚整流桥。

整流桥的分类中按照外观形状来划分，可分为贴片方桥、圆桥、整流方桥、扁桥四种类型，其中的四角整流桥一般是指除了圆桥以外的其他三种类型的整流桥。但是扁桥中有一个角在封装设计上有做圆，因此严格意义上的四角整流桥应该是贴片方桥和整流方桥。

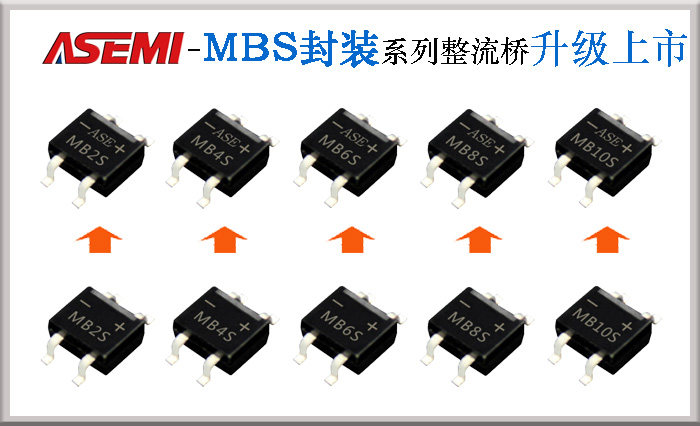

下面是这两种四角整流桥的图片：

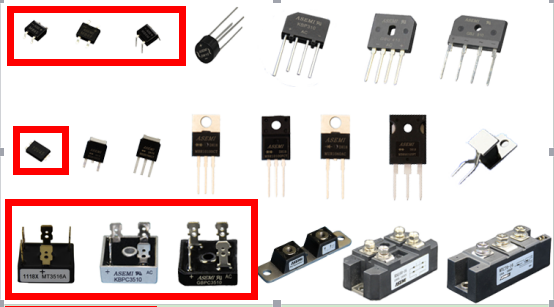

可以从下图看出，四角整流桥其实同其他整流桥比较起来，形状更加规整，更方便电路设计方案当中，方便脚位安排和空间安排。

之前我们有介绍过不同分类的整流桥接线方法，也是相同的，需要先确认整流桥的正负极，再根据脚位接线，具体方法如下：

四脚整流桥、桥式整流器有四个引脚分别是两个正极输入端和正负极两个引脚输出端，那么问题来了，四个引脚在电路中如何接线呢？交流输入端是不区分正负极性，一般标注交流或者AC的符号，桥式整流器正极对应接负载的正极输入端，负极对应接负载的负极输出。
