集成整流桥引脚如何测量

文章出处:鼎芯实业(深圳)有限公司文章编辑:王东人气:-发表时间:2018-03-19 00:00:00【
摘要 : ASEMI整流百科:集成整流桥引脚如何测量

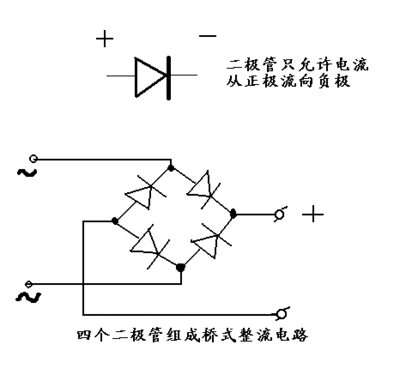

集成整流桥引脚的排布是与电路板的设计和电流桥式整流内部结构相关的。集成整流桥简单来看,内部是由4个二极管组成的,电流从二极管当中通过,由于二极管的单向导通的特性,只允许电流向一个方向流动。

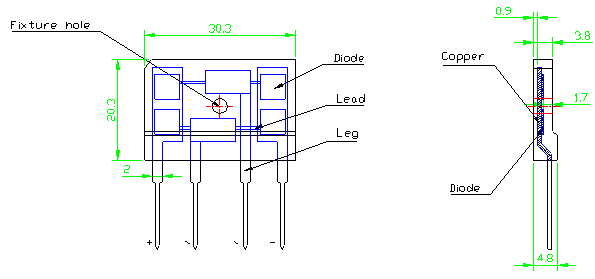

集成整流桥内部结构图





想要知道集成整流桥引脚的长短,首先要知道不同的型号具有不同的封装类型的,同一款封装的型号系列,他们的引脚和封装外观都是大致相同的。因此,如果你想要知道KBL406的引脚长度,你可以直接测量KBL410或者KBL系列封装的其中一款整流桥。



集成整流桥外观图





那么集成整流桥引脚如何测量呢?需要用到什么工具呢?



小编正准备拿千分尺仔细地对准整流桥进行测量,ASEMI工程师走过来对小编说,根本不需要怎么麻烦。除了用千分尺现场测量之外,其实有两种方法可以直接了解到集成整流桥引脚的长度。

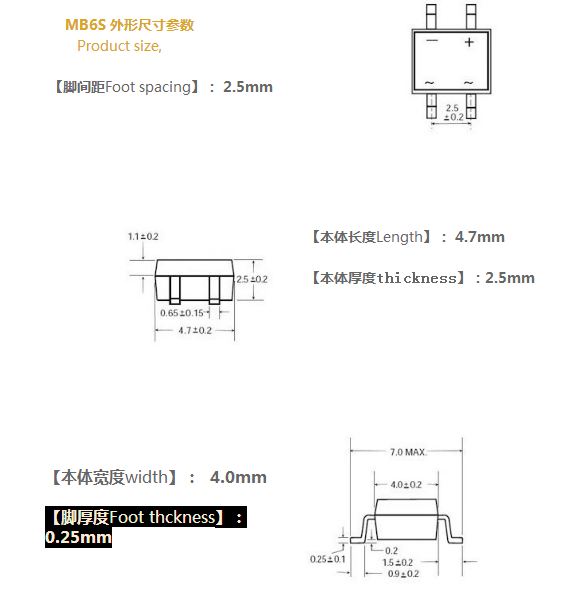

1. 集成整流桥引脚规格尺寸图(如上图)



2. 参考ASEMI-DATASHEET集成整流桥pdf规格书中的集成整流桥引脚参数规格图
