二极管全波整流电路图

文章出处:鼎芯实业(深圳)有限公司文章编辑:王东人气:-发表时间:2018-03-05 00:00:00【
摘要 : 【ASEMI课堂】二极管全波整流电路图

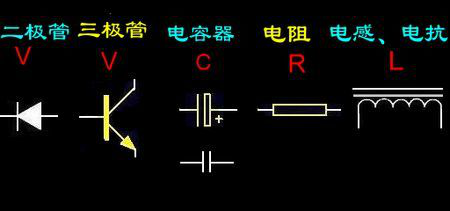

简单看一下,二极管全波整流桥电路图中,是包含二极管、三极管、电容器、电阻等电子元器件的不同分类的符号。在以下的二极管全波整流图和半波整流图中都会有可能出现。

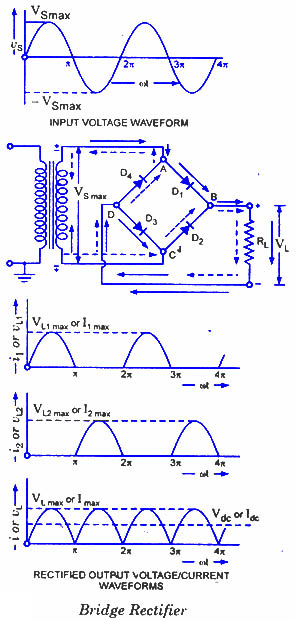

下图为四个二极管在整流桥内部所组成的桥式整流结构,图中二极管方向只代表允许电流从正极流向负极。










下图为二极管全波整流电路图的分解步骤解析,同时也说明了整流桥全波与半波整流电路工作原理的不同。

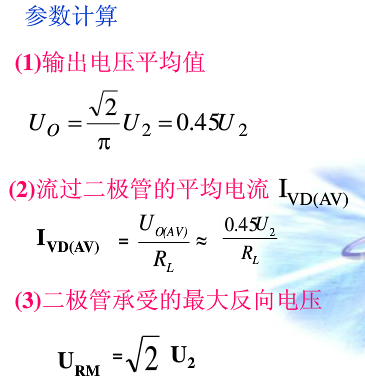

下图为单相半波整流电路工作原理图,和电子电路安装调试参数对比图:
