鼎芯ASEMI电子为你盘点 开关电源设计中的经典问答

文章出处:强元芯文章编辑:admin_gl人气:-发表时间:2015-07-31 00:00:00【
摘要 : 开关电源,在设计过程中总会有许多争议或者是疑虑,比如说怎么选择合适的元器件和参数?怎么调试开关电源电路?还有就是开关电源为什么要接地?诸如此类等等的问题,都是电源设计师们烦心的问题,今天,我们就跟着大家一起来扒一扒,开关电源中的经典问答~


开关电源,在设计过程中总会有许多争议或者是疑虑,比如说怎么选择合适的元器件和参数?怎么调试开关电源电路?还有就是开关电源为什么要接地?诸如此类等等的问题,都是电源设计师们烦心的问题,,我们就跟着大家一起来扒一扒,开关电源中的经典问答~




下面,就跟着鼎芯股份一起来看看都有哪些经典问题吧?

1、如何为开关电源电路选择合适的元器件和参数?

一个开关电源一般包含有开关电源控制器和输出两部分,有些控制器会将MOSFET集成到芯片中去,这样简化了PCB设计,但是设计的灵活性就减少了一些。

输出部分设计包含了输出电容,输出电感以及MOSFET等等,这些器件的选择基本上就是要满足性能和成本的平衡,比如高的开关频率就可以使用小的电感,但是高的开关频率会增加干扰和对MOSFET的开关损耗,从而效率降低。

2、如何调试开关电源电路?

(1)电源电路的输出通过低阻值大功率电阻接到板内,这样在不焊电阻的情况下可以先做到电源电路的先调试,避开后面电路的影响。

(2)一般来说开关控制器是闭环系统,如果输出恶化的情况超过了闭环可以控制的范围,开关电源就会工作不正常,所以这种情况就需要认真检查反馈和采样电路。





3、为什么要接地?

目的是把雷电产生的雷击电流通过避雷针引入到大地,从而起到保护建筑物的作用。同时,接地也是保护人身的一种有效手段。

当某种原因引起的相线(如电线绝缘不良,线路老化等)和设备外壳碰触时,设备的外壳就会有危险电压产生,由此生成的故障电流就会流经PE线到大地,从而起到保护作用。

随着电子设备的复杂化,信号频率越来越高。因此,在接地设计中,信号之间的互扰等电磁兼容问题给予特别关注,否则,接地不当就会严重影响系统运行的可靠性和稳定性。

4、带屏蔽层的电缆线,屏蔽层如何接地?

屏蔽电缆的屏蔽层都要接到单板的接口地上而不是信号地上,这是因为信号地上有各种的噪声。

如果屏蔽层接到了信号地上,噪声电压会驱动共模电流沿屏蔽层向外干扰,所以设计不好的电缆线一般都是电磁干扰的大噪声输出源。

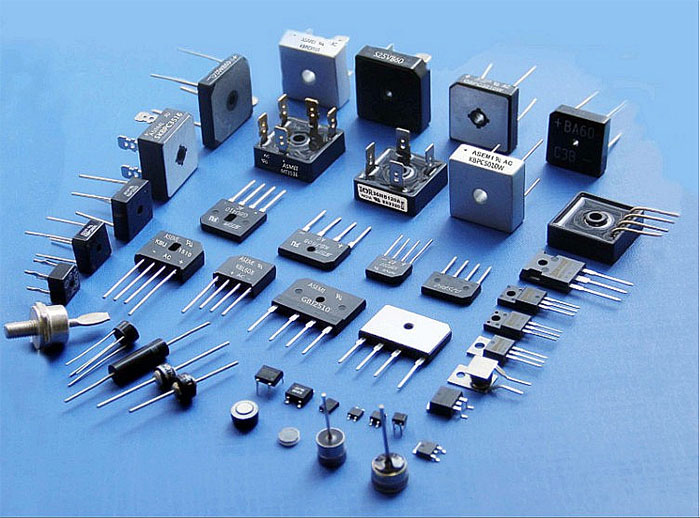

鼎芯股份一直专注于电源整流领域,一直坚持用心为客户服务。所生产的每一个产品都经过28条先进台湾健鼎测试线的测试,确保了每一颗产品都经过严苛的检验环节,保证出厂良品率。而且产品生产工艺,品质好,稳定性高,价格实惠,性价比高,所有用过ASEMI品牌产品的客户都愿意选择我们,不愿意更换别的品牌。


感谢广大客户对我们的信赖与支持,我们将会再接再厉,坚持用心为客户服务,与您一起携手共同迎接未来的机遇与挑战!从心所愿,强悍出击,相信你的选择没有错。鼎芯股份,期待与您携手前进、共创辉煌!
